Dokumentacja technologiczna WPS w przemyśle — jakie ustalenia muszą poprzedzić pierwsze prace spawalnicze na obiekcie

W przemysłowych realizacjach B2B jakość połączeń spawalniczych zależy w równej mierze od formalnego planowania parametrów, co od umiejętności operatora. Bez precyzyjnie opracowanej dokumentacji technologicznej nawet doświadczony spawacz może uzyskać spoinę odbiegającą od rygorystycznych założeń projektu inżynieryjnego. Planowanie wstępne eliminuje zmienność wynikającą z indywidualnych nawyków pracownika. Formalizacja tego etapu zapewnia pełną powtarzalność na całym obiekcie, niezależnie od skali prowadzonych prac. Obejmuje to zarówno zaawansowane linie technologiczne, jak i standardowe rurociągi przemysłowe. Wymogi bezpieczeństwa narzucają konieczność ścisłego kontrolowania każdego etapu łączenia metali. Skuteczne zarządzanie tym procesem zapobiega późniejszym awariom i minimalizuje koszty ewentualnych przestojów produkcyjnych.

Cel instrukcji technologicznej spawania WPS

Instrukcja technologiczna spawania WPS to dokument określający absolutnie wszystkie zmienne nadchodzącego procesu. Obejmuje rodzaj wybranej metody, materiał podstawowy i dodatkowy, pozycję spawania, a także parametry elektryczne. Precyzyjnie zdefiniowane napięcie, prąd, prędkość posuwu drutu oraz przepływ gazu osłonowego to podstawa stabilnego jarzenia łuku. Dokument ten standaryzuje parametry w całym projekcie budowy maszyny, dzięki czemu każda spoina spełnia identyczne wymagania wytrzymałościowe.

Zatwierdzony arkusz funkcjonuje na hali produkcyjnej jak bezwzględna receptura dla pracownika. Każdy uprawniony spawacz otrzymuje obowiązek stosowania tych wytycznych bez najmniejszych odstępstw. Ułatwia to bieżącą kontrolę jakości i znacząco skraca czas przeznaczony na potencjalne poprawki montażowe. Identyfikacja ewentualnych błędów staje się znacznie prostsza, gdy inspektor ma punkt odniesienia w postaci sztywnych wytycznych formalnych.

Kwalifikowanie technologii na podstawie próbek WPQR stanowi kolejny, równie ważny krok organizacyjny. Jest to procedura wymagana przed dopuszczeniem danego sposobu łączenia do wznoszenia kluczowych dla zakładu instalacji. Wstępne próby zawsze obejmują wykonanie odpowiednich złączy testowych w kontrolowanym środowisku warsztatowym. Następnie próbki trafiają do laboratorium, gdzie przechodzą rygorystyczne badania mechaniczne, makrostrukturalne oraz mikrostrukturalne.

Dopiero pozytywny wynik protokołu WPQR potwierdza skuteczność parametrów zapisanych w instrukcji WPS. Dokumentuje to, że przyjęta technologia zapewnia wymaganą jakość spoiny w warunkach rzeczywistych obciążeń. Spółka UMS bezwzględnie stosuje takie zwalidowane procedury między innymi przy prefabrykacji wielkogabarytowych zbiorników nierdzewnych. Wyniki tych specjalistycznych badań laboratoryjnych pozostają ważne dla danego zakresu grubości materiałów, co ułatwia zarządzanie dokumentacją przy kolejnych zleceniach.

Weryfikacja przez nadzór i warunki warsztatowe

Proces ciągłej weryfikacji parametrów przez inżyniera nadzoru inwestorskiego opiera się na normie PN-EN ISO 14731. Obejmuje on bieżące sprawdzanie zgodności wykonywanych prac z wcześniej zatwierdzoną dokumentacją technologiczną. Inspektor kontroluje przebieg procesu przed rozpoczęciem kładzenia każdej nowej partii spoin na obiekcie przemysłowym. Przemysłowe procedury odbiorowe, weryfikujące profesjonalne spawalnictwo we Wrocławiu, stanowią doskonały przykład konsekwentnego wdrażania takich wysokich standardów.

Przedstawiciel inwestora rygorystycznie sprawdza aktualność kwalifikacji personalnych każdego pracownika. Weryfikuje również ważność posiadanych protokołów WPQR oraz zgodność użytych materiałów dodatkowych z atestami hutniczymi. Przed ułożeniem pierwszej warstwy w zaplanowanych elementach konstrukcji nośnych inspektor weryfikuje także bieżące warunki środowiskowe. Temperatura otoczenia nie powinna spadać poniżej 0°C, a wilgotność względna powietrza nie przekraczać 80%.

Zbyt wysokie zapylenie hali produkcyjnej lub silny wiatr na otwartym placu budowy generują poważne problemy metalurgiczne. Mogą powodować niepożądane wnikanie zanieczyszczeń z powietrza bezpośrednio do ciekłego jeziorka spawalniczego. Skutkuje to tworzeniem się groźnych porów, wtrąceń niemetalicznych lub niebezpiecznych pęknięć wodorowych. Pomiary warunków atmosferycznych wykonuje się zawsze bezpośrednio przed startem prac i obligatoryjnie zapisuje w dzienniku budowy.

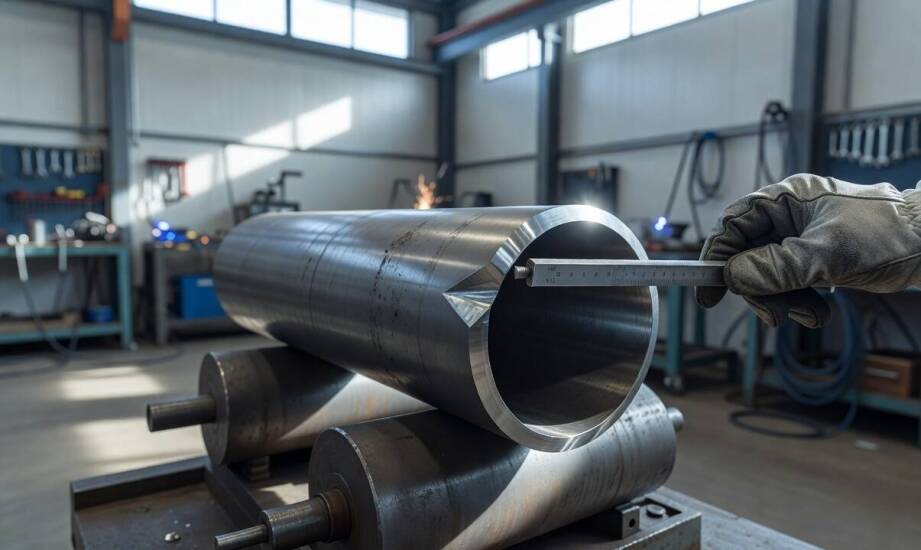

Właściwe ukosowanie brzegów metalu ostatecznie decyduje o zgodności wykonanej spoiny z początkowymi założeniami projektowymi. Zgodnie z wytycznymi normy PN-EN ISO 9692-1, kąt ukosowania dla złączy czołowych wynosi zazwyczaj od 40 do 60 stopni. Wysokość progu i szerokość szczeliny montażowej muszą bezwzględnie mieścić się w wąskich tolerancjach podanych na rysunku. Niewłaściwe przygotowanie tych krawędzi prowadzi do krytycznych braków przetopu lub nadmiernego nadlewu grani.

Bezwzględne przestrzeganie opracowanych instrukcji WPS i wyników kwalifikacji WPQR drastycznie minimalizuje ryzyko powstawania groźnych nieciągłości. Takie wady materiałowe często wykrywa się dopiero podczas bardzo dokładnych, rentgenowskich badań nieniszczących na docelowym obiekcie. Każde nieautoryzowane odstępstwo od wcześniej zatwierdzonych parametrów elektrycznych zauważalnie zwiększa prawdopodobieństwo powstania mikropęknięć. Ukryte defekty wewnętrzne wymagają później niezwykle kosztownych napraw, a czasem nawet całkowitej wymiany poszczególnych elementów konstrukcyjnych.

Systematyczna kontrola warunków temperaturowych, precyzyjnego przygotowania brzegów oraz pełnej dokumentacji pozwala osiągnąć pełny sukces inwestycyjny. W efekcie powstają instalacje spełniające normy branżowe i gwarantujące wieloletnią, bezawaryjną pracę całego zakładu przemysłowego. Dokumentacja przestaje być w tym układzie czysto biurokratycznym wymogiem, a staje się realnym narzędziem inżynierskim. Przedsiębiorstwa dysponujące ułożonym systemem technologicznym znacznie rzadziej borykają się z opóźnieniami podczas ostatecznych odbiorów rurociągów lub zbiorników ciśnieniowych przez uprawnione urzędy.
