Dlaczego okablowanie instalacji przeciwpożarowej decyduje o niezawodności alarmu i sterowania

W serwerowni dużego banku, centrum danych lub strategicznym węźle telekomunikacyjnym pojedyncze uszkodzenie przewodu instalacji przeciwpożarowej niesie ze sobą ogromne ryzyko. Awaria infrastruktury kablowej potrafi unieważnić alarm bądź całkowicie zablokować sterowanie urządzeniami wykonawczymi. Uszkodzenie kluczowej linii uniemożliwia wczesne wykrycie zagrożenia lub uruchomienie sekwencji gaśniczej, co prowadzi do błyskawicznej eskalacji ognia w obiekcie wypełnionym wrażliwym sprzętem elektronicznym. Właściwie zaprojektowane okablowanie stanowi fundament niezawodności całego rozwiązania ochronnego, zabezpieczając ciągłość procesów i chroniąc cenne zasoby przed zniszczeniem.

Różnice między liniami dozorowymi, sterującymi i zasilającymi

Podział infrastruktury kablowej wynika z odrębnych zadań przypisanych poszczególnym obwodom. Linie dozorowe łączą czujki oraz ręczne ostrzegacze pożarowe z centralą, służąc do szybkiej detekcji dymu lub nagłego wzrostu temperatury. W przestrzeniach stale nadzorowanych przez czujniki nie zawsze wymagają one zastosowania specjalistycznych kabli ognioodpornych. Najczęściej wykorzystuje się w nich standardowe przewody uniepalnione typu YnTKSYekw, ponieważ rola tego obwodu kończy się w momencie poprawnego przekazania sygnału o niebezpieczeństwie do jednostki centralnej.

Zupełnie inaczej wygląda sytuacja w przypadku linii odpowiedzialnych za aktywne zwalczanie ognia. Linie sterujące uruchamiają konkretne urządzenia wykonawcze, takie jak klapy oddymiające, wentylację pożarową czy zawory butli z gazem. Z kolei obwody zasilające dostarczają niezbędną energię elektryczną do poszczególnych komponentów. Każdy sprawny system sygnalizacji pożarowej opiera się na założeniu, że infrastruktura zasilająca i sterująca musi utrzymać ciągłość działania w skrajnych temperaturach.

Normy branżowe oraz przepisy techniczno-budowlane wskazują na potrzebę stosowania kabli o podwyższonej klasie odporności, takich jak PH30, PH90 czy budowania kompletnych zespołów E30 i E90. Ostateczny dobór przewodów, sposobów mocowania i konkretnych klas ogniowych zależy zawsze od funkcji danego obwodu, przyjętego scenariusza pożarowego oraz szczegółowych wytycznych z zatwierdzonego projektu budowlanego. Parametry okablowania muszą ściśle odpowiadać na specyficzne ryzyka zidentyfikowane w środowisku instalacji. Takie zindywidualizowane podejście zapobiega utracie komunikacji między centralą a urządzeniami peryferyjnymi w pierwszych, krytycznych minutach rozwoju ognia.

Trasa kablowa, przejścia przez przegrody i typowe błędy wykonawcze

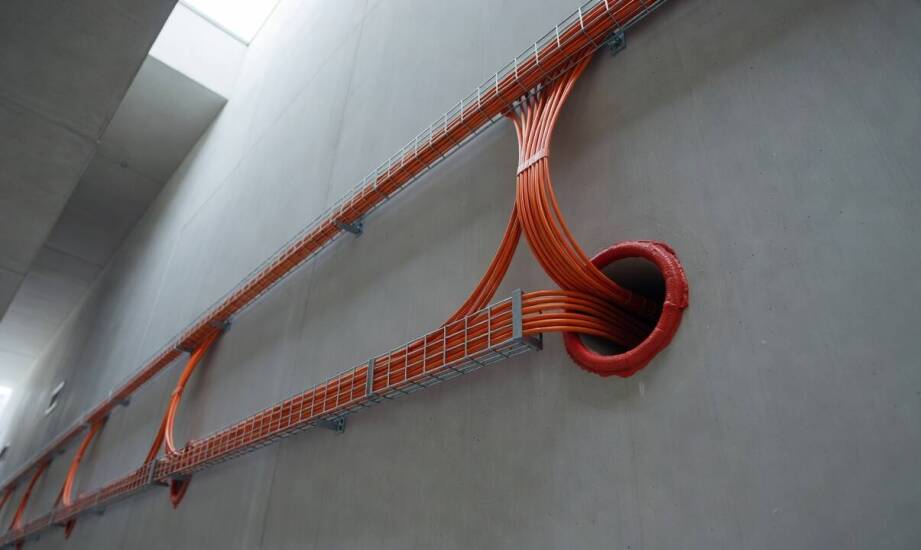

Sama specyfikacja przewodu to zaledwie niewielki fragment prawidłowo zbudowanej infrastruktury bezpieczeństwa. Sposób poprowadzenia trasy kablowej oraz metody mocowania wpływają na niezawodność instalacji w równym stopniu co parametry samej centrali. Przejścia przez ściany i stropy muszą wiernie odtwarzać klasę odporności ogniowej danej przegrody budowlanej, co najczęściej osiąga się poprzez zastosowanie certyfikowanych mas ogniochronnych lub specjalnych bloków pęczniejących. Wymóg tworzenia zespołów kablowych klasy E30 lub E90 oznacza, że kabel, dedykowane uchwyty i sama trasa tworzą nierozerwalny układ. Zastosowanie najlepszego przewodu na nic się zda, jeśli pod wpływem wysokiej temperatury standardowe mocowanie stopi się i doprowadzi do mechanicznego zerwania linii komunikacyjnej.

Projektując instalacje ochronne dla najbardziej wymagających środowisk, inżynierowie zwracają baczną uwagę na separację poszczególnych elementów. Firma INGAS w swojej codziennej praktyce przy projektowaniu i montażu stałych urządzeń gaśniczych gazowych dba o ścisłe powiązanie logiki detekcji z elementami wykonawczymi. Zgodnie z najlepszymi praktykami instalacyjnymi, właściwa integracja poszczególnych podsystemów wymaga całkowitego wyeliminowania uchybień montażowych i trzymania się wyśrubowanych norm technicznych.

Do najczęstszych błędów wykonawczych należy wspólne prowadzenie różnych obwodów w jednym korytku kablowym. Taka praktyka powoduje groźne zakłócenia elektromagnetyczne oraz drastycznie łamie zasady separacji określone w wytycznych branżowych. Wykonawcy niekiedy stosują zbyt słabą ochronę mechaniczną, instalując zwykłe osłony z tworzyw sztucznych zamiast atestowanych uchwytów stalowych. Poważnym zagrożeniem bywa również brak zachowania ciągłości komunikacji po odcięciu głównego zasilania w budynku. Wynika to zazwyczaj z błędnego rozmieszczenia obwodów względem przeciwpożarowego wyłącznika prądu lub pominięcia konieczności wygospodarowania niezależnego zasilania rezerwowego, co w sytuacji krytycznej całkowicie paraliżuje działanie urządzeń.

Końcowy sukces wdrożenia infrastruktury przeciwpożarowej opiera się na pełnej spójności etapów projektowania, rygorystycznego wykonania oraz regularnej konserwacji. Pozytywny wynik rygorystycznych testów odbiorowych wymaga udowodnienia, że każda linia transmisyjna została precyzyjnie dobrana do swojej funkcji i przewidywanych obciążeń środowiskowych. Prawidłowo zamocowana trasa kablowa, z certyfikowanymi i szczelnymi przepustami, gwarantuje zachowanie niezbędnej ciągłości komunikacyjnej na obiekcie. Dopiero tak starannie zintegrowane środowisko sprzętowe pozwala polegać na zautomatyzowanych procedurach, które na co dzień strzegą bezpieczeństwa ludzi oraz wrażliwych urządzeń elektronicznych.
